无线智能控制系统

一、产品介绍

本产品基于蓝牙+2.4G组网技术，在一定范围内，产品具备连接速率快，低延迟，抗干扰，低功耗的特点，解决了传统有线开关需要设计开槽、损坏不易替换、维修售后困难等问题

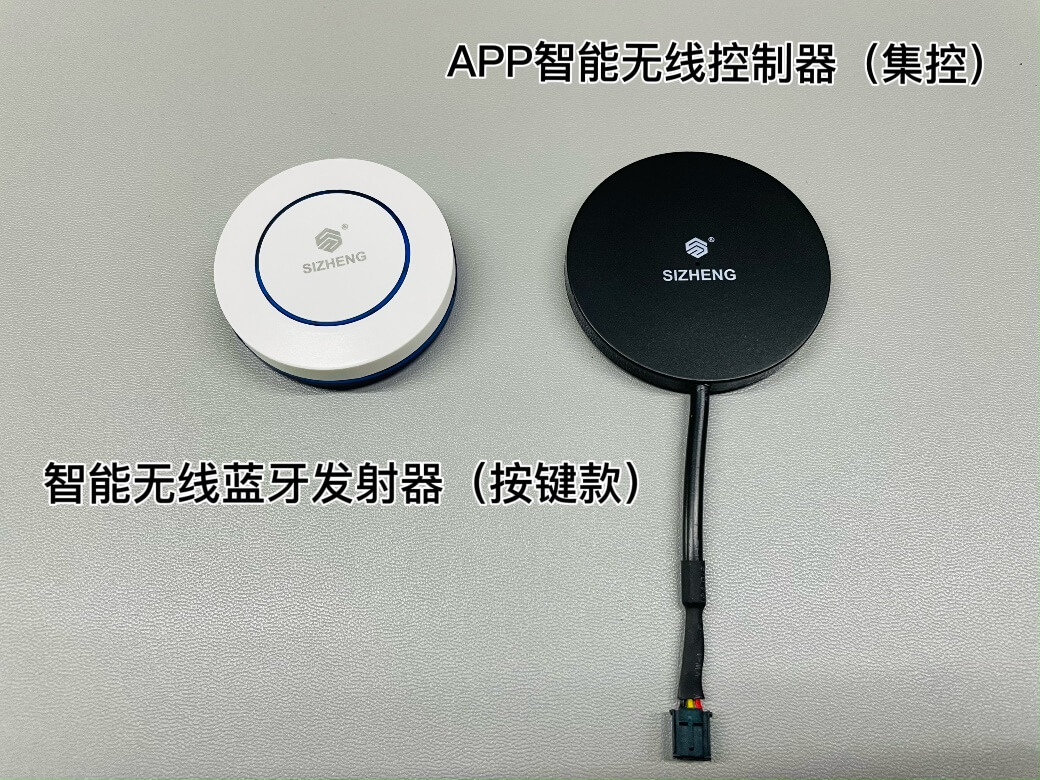

无线智能控制系统1.0，产品包含集控系统和分控系统两个部分。

二、使用说明

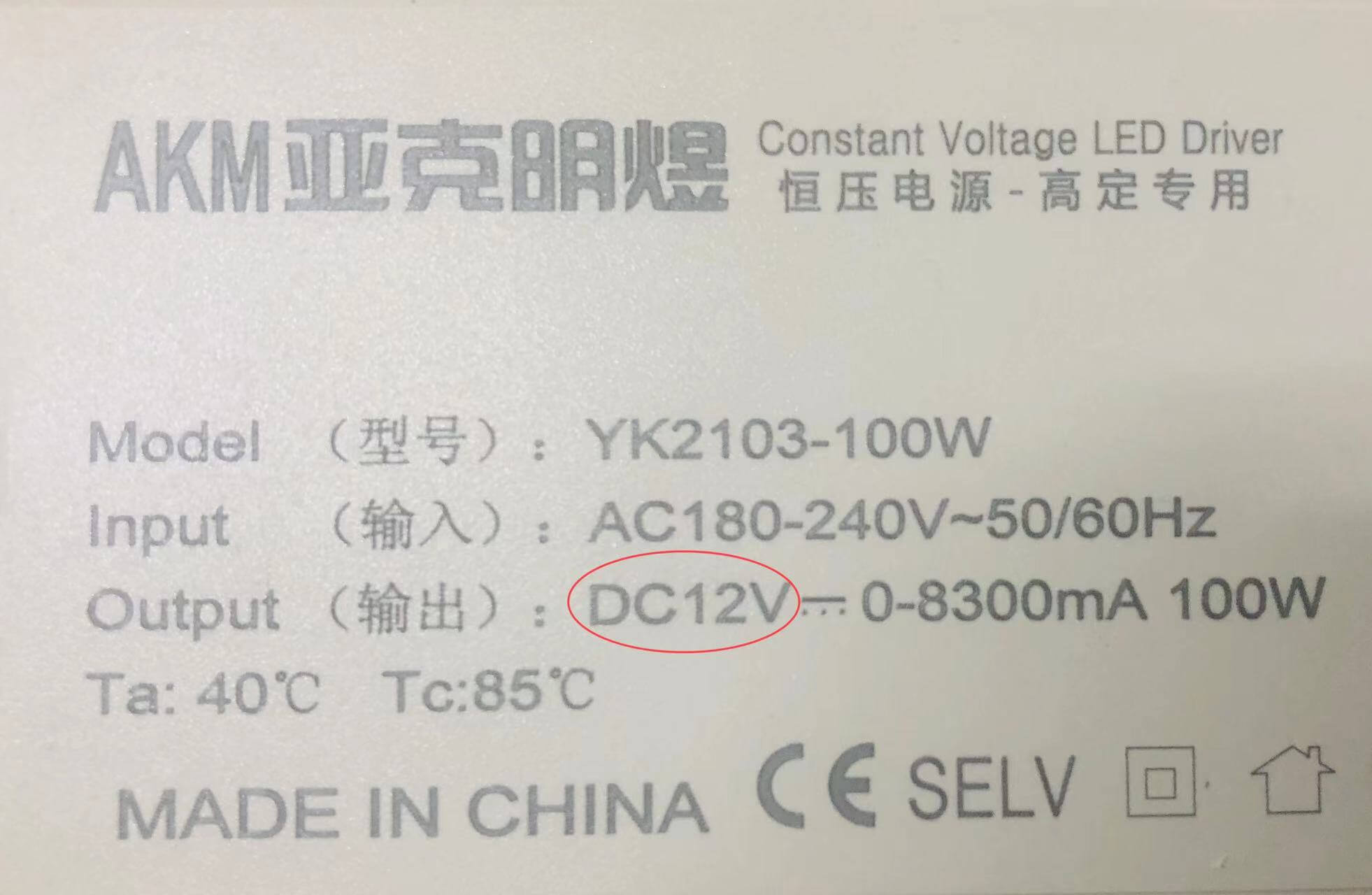

1.使用本产品前，请确认电源为输出电压为12v的恒压电源。

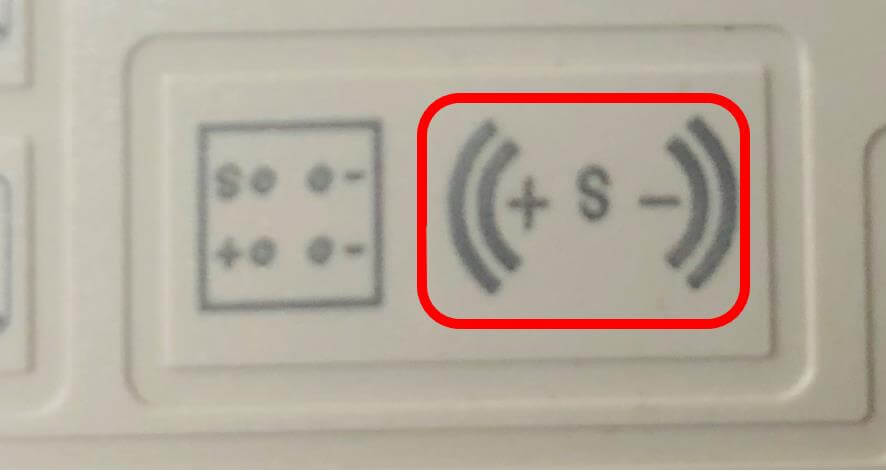

2.使用APP智能无线控制器（集控）时，请确认恒压电源3P集控口线性排序依次为正极、信号端、负极。

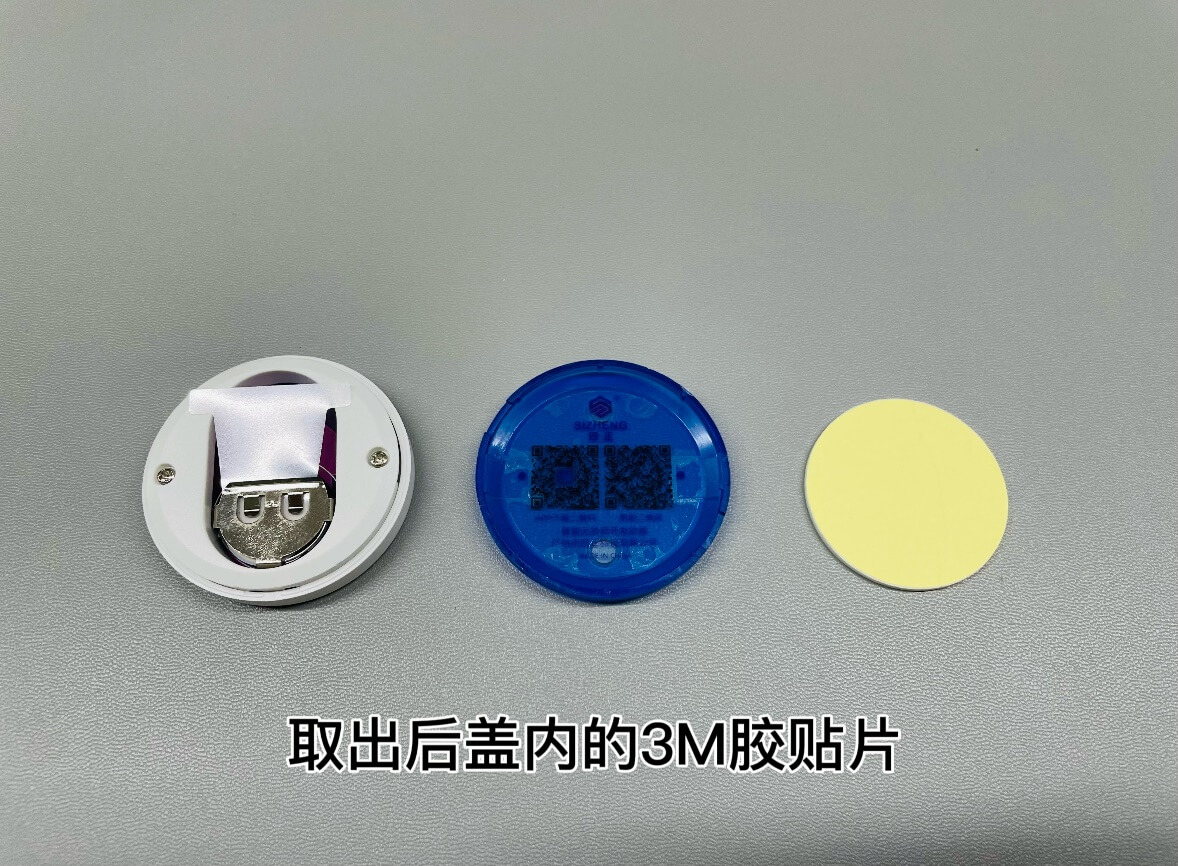

3.使用前，需将智能无线控制器（以下简称：控制器）后壳中的圆形3M胶取出。

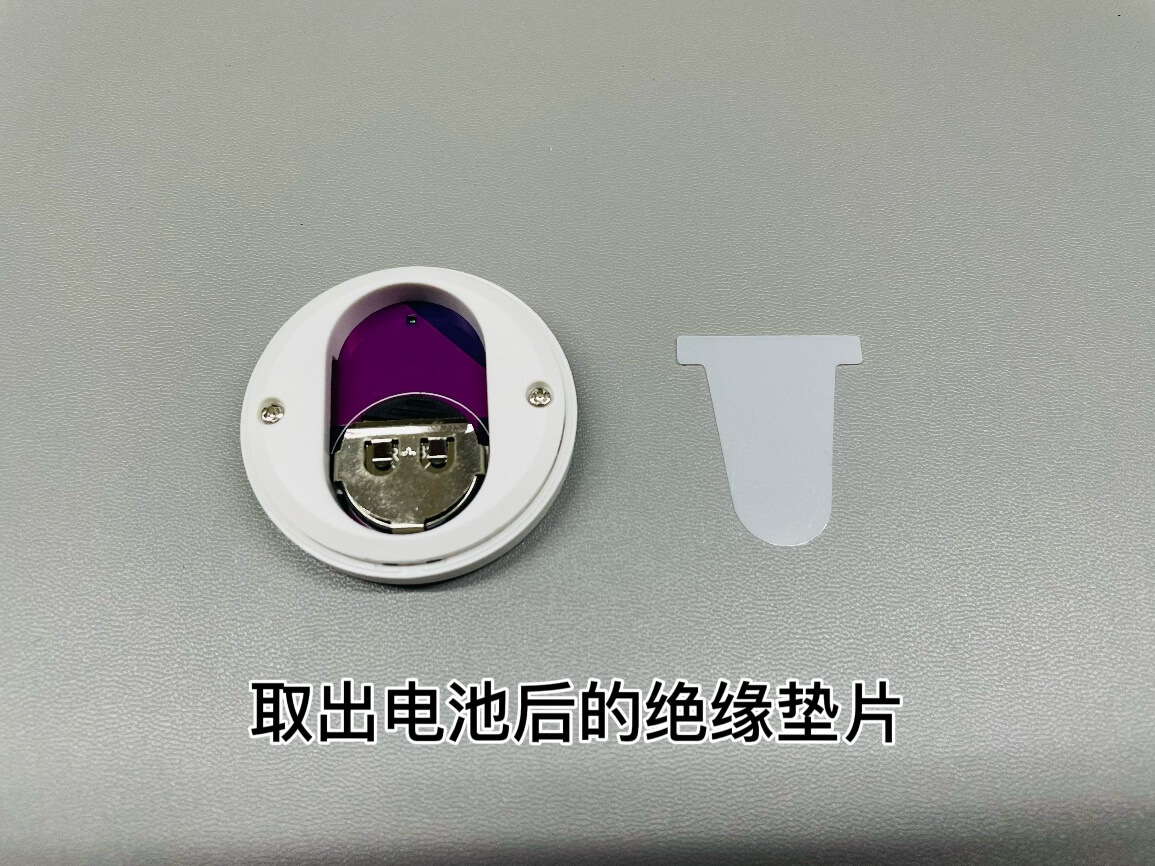

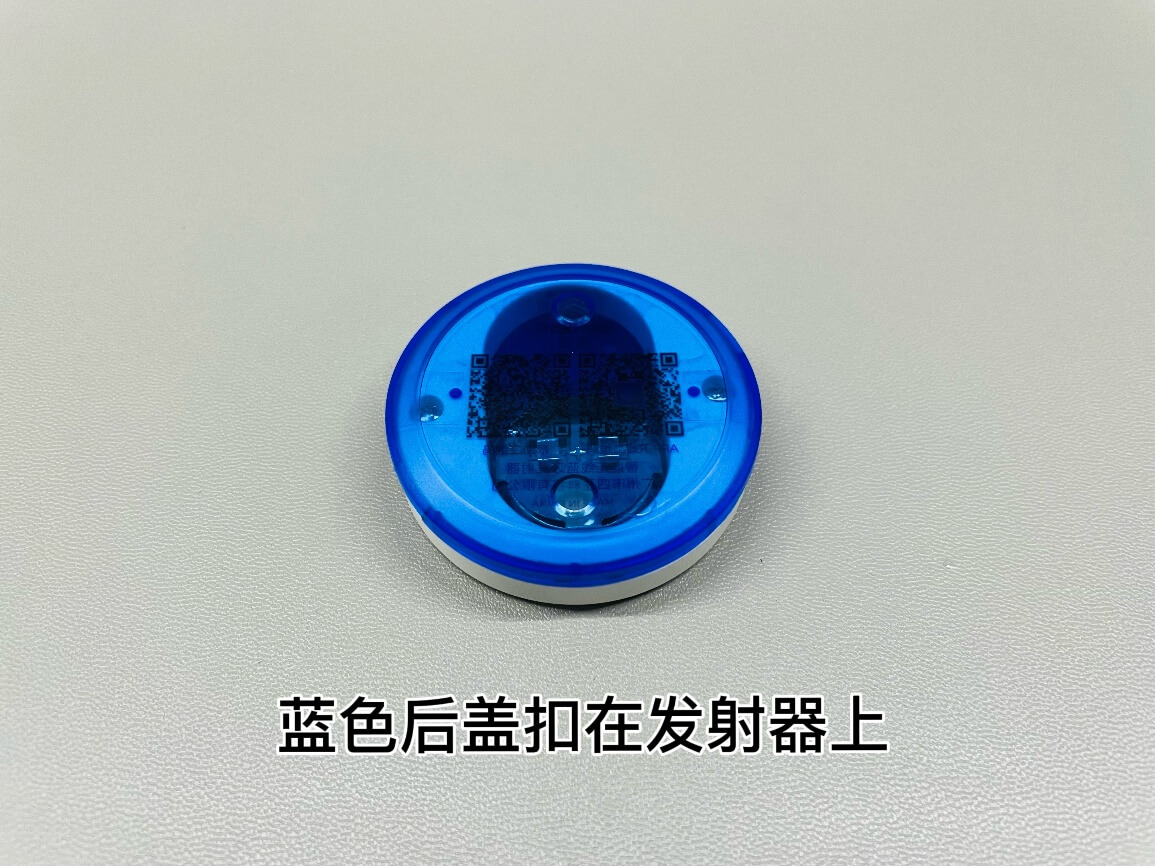

4.将发射器后的白色绝缘垫片取出后扣上蓝色后盖，产品即安装完成。

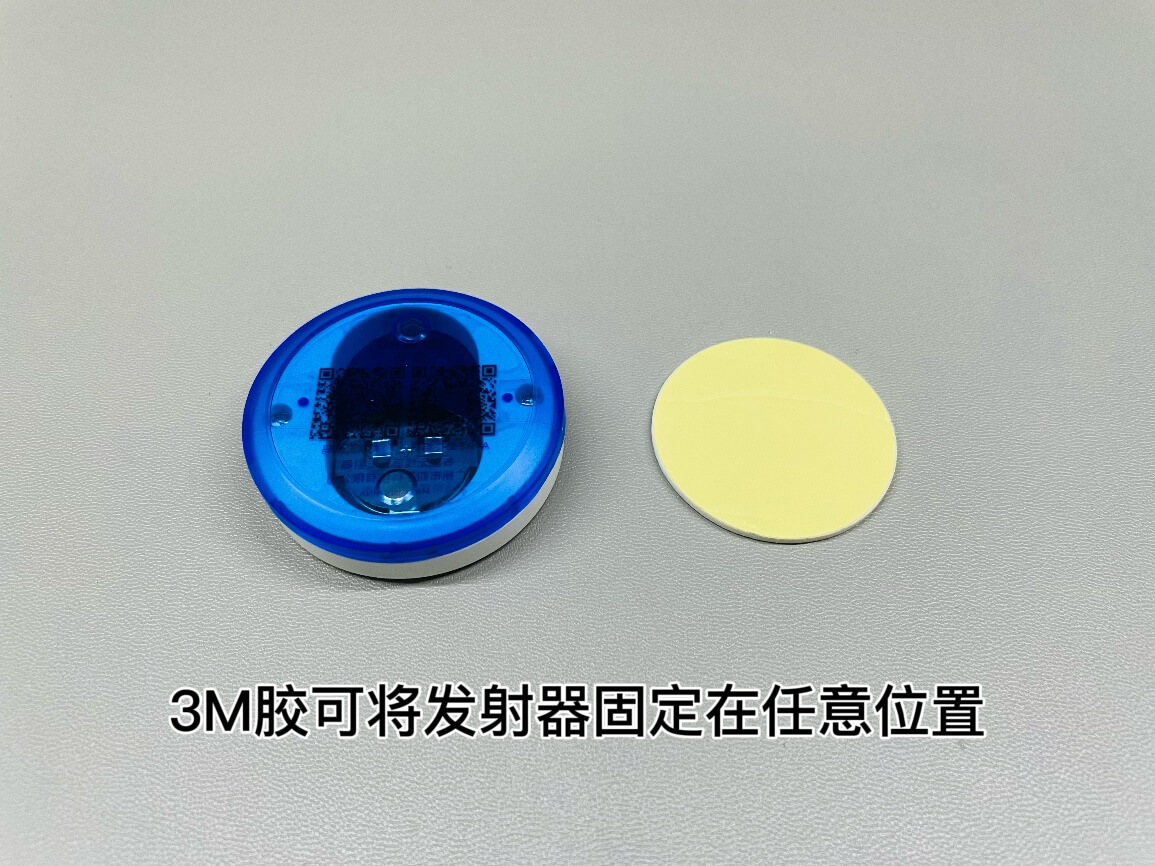

5.安装完成后，可以将3M胶粘贴在合适的位置，并将发射器固定在3M胶上防止发射器丢失。

6. 集控控制器上电后，指示灯没有亮起，连接在电源上的LED灯带熄灭，说明集控控制器出厂时为关机状态，只需按下发射器即可点亮。

三、产品连接与功能

1.APP智能无线控制器（集控）连接使用方法（以下简称：集控控制器）

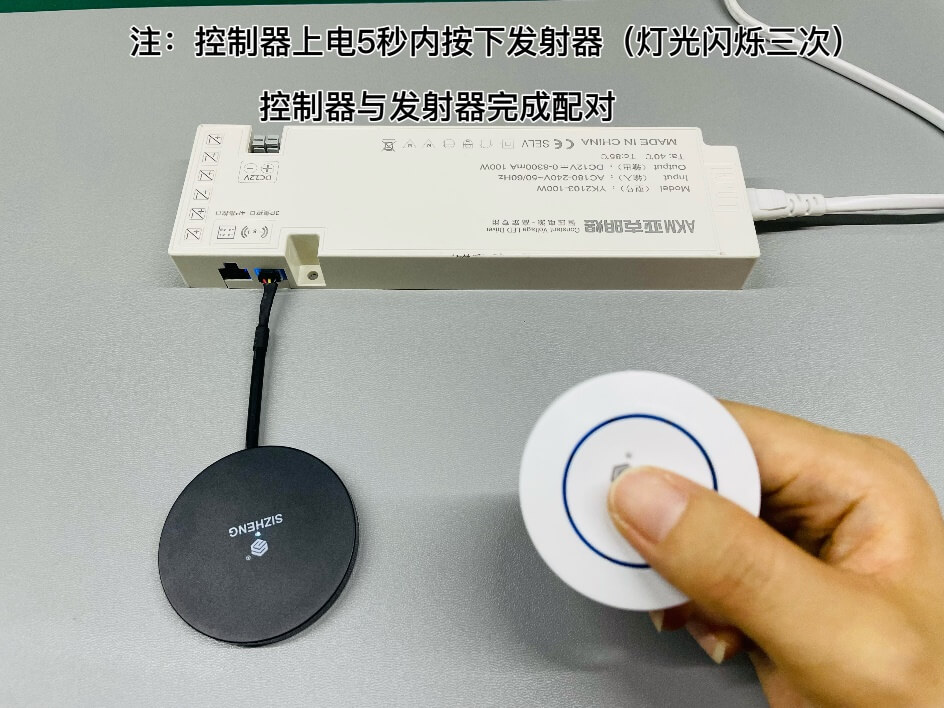

（1）将APP智能无线控制器（集控）插入电源3P集控口，在集控控制器上电5秒内按住发射器，集控控制器灯光闪烁三次即为配对成功。配对成功后，集控控制器不再接收其他发射器指令（注：每个集控控制器最多可同时配对10个发射器，发射器数量超过10个时，会自动取代前十个发射器的配对权。）

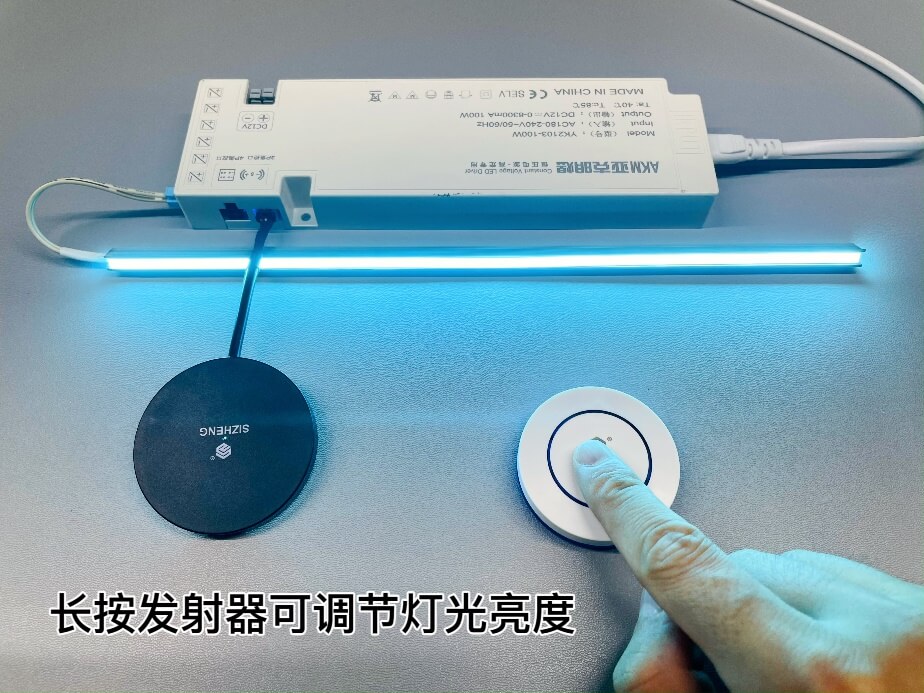

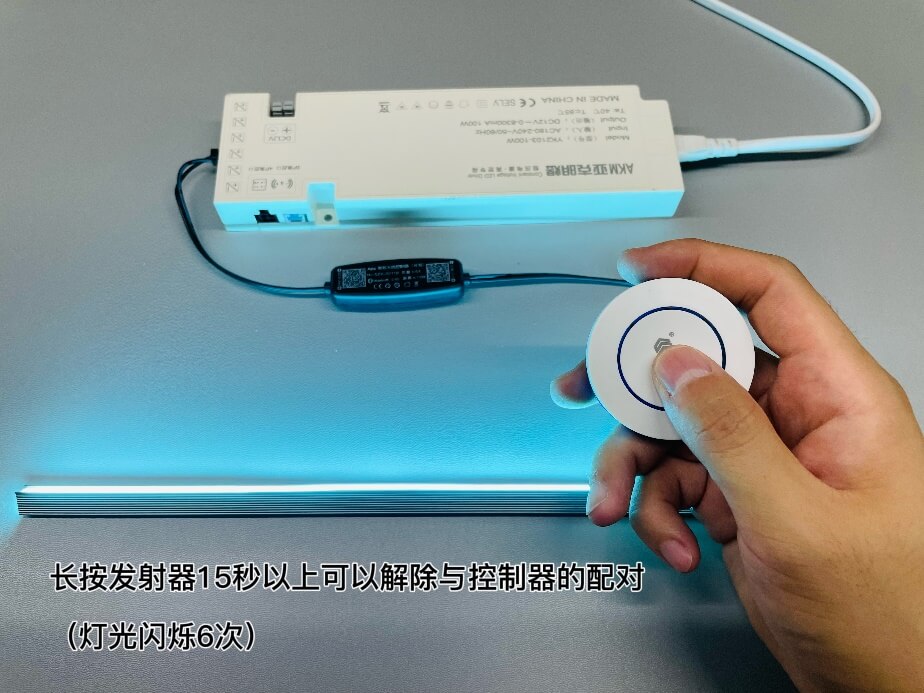

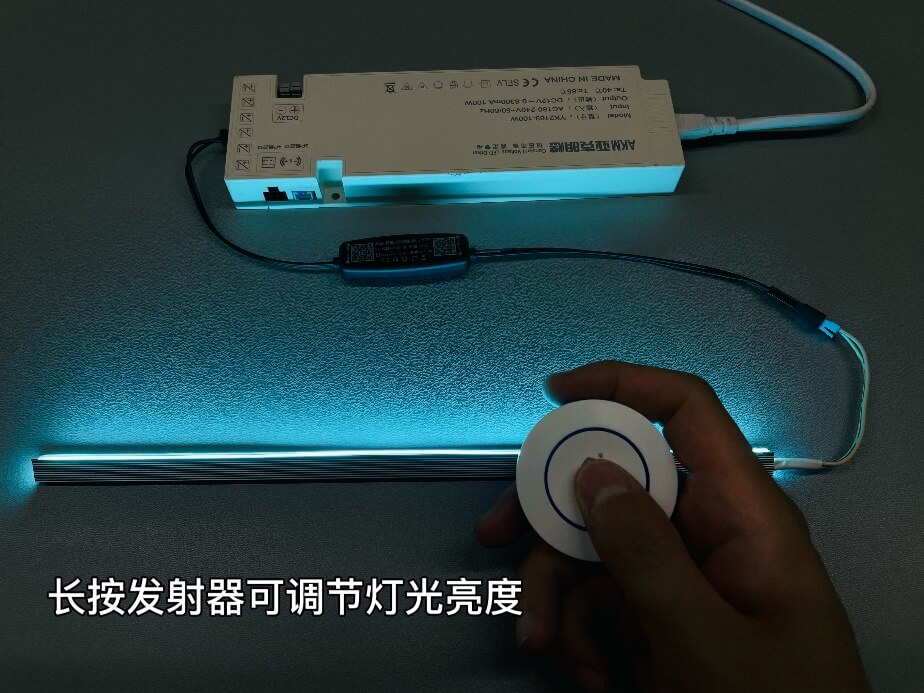

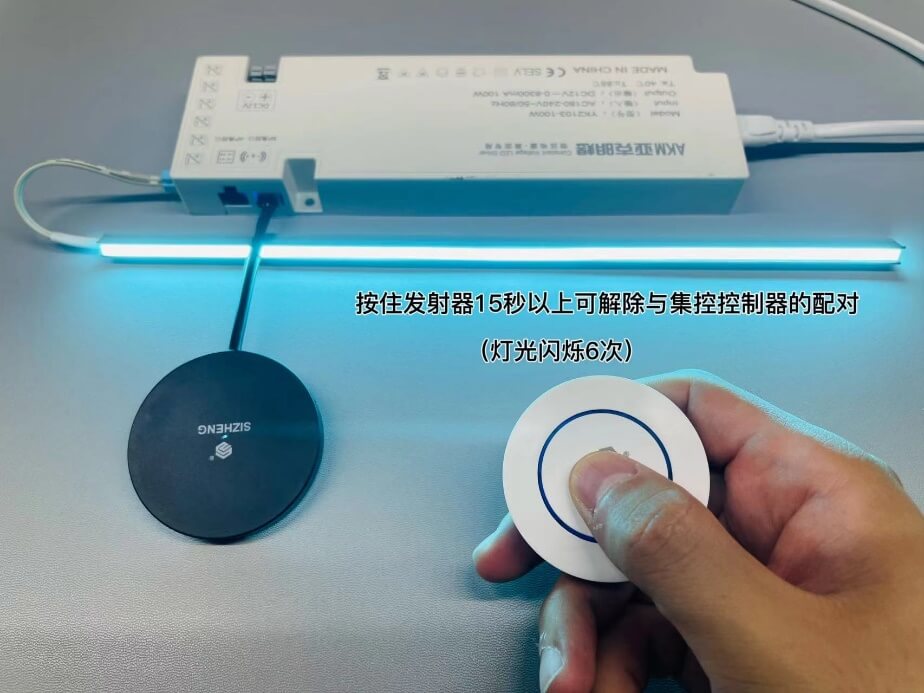

（2）短按发射器可以控制LED灯带的开、关。长按发射器可以调节LED灯带的亮度。长按15秒以上时，灯光闪烁6次，发射器与集控控制器解除配对。

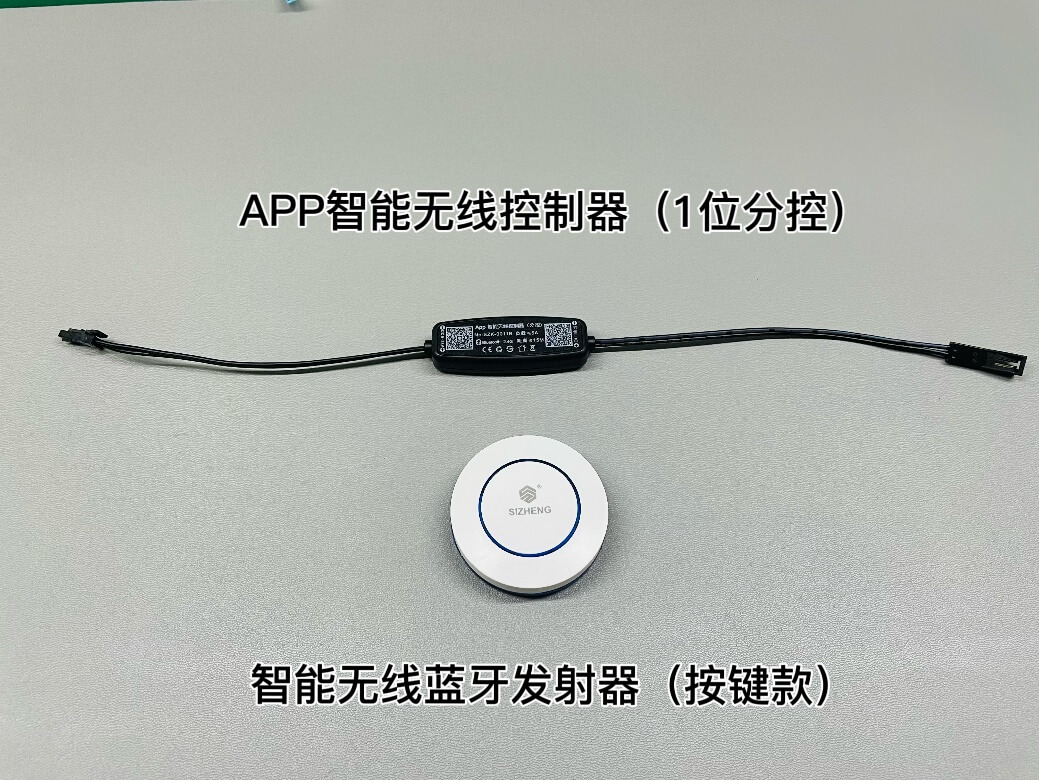

2. APP智能无线控制器（1位分控）连接使用方法（以下简称：分控控制器）

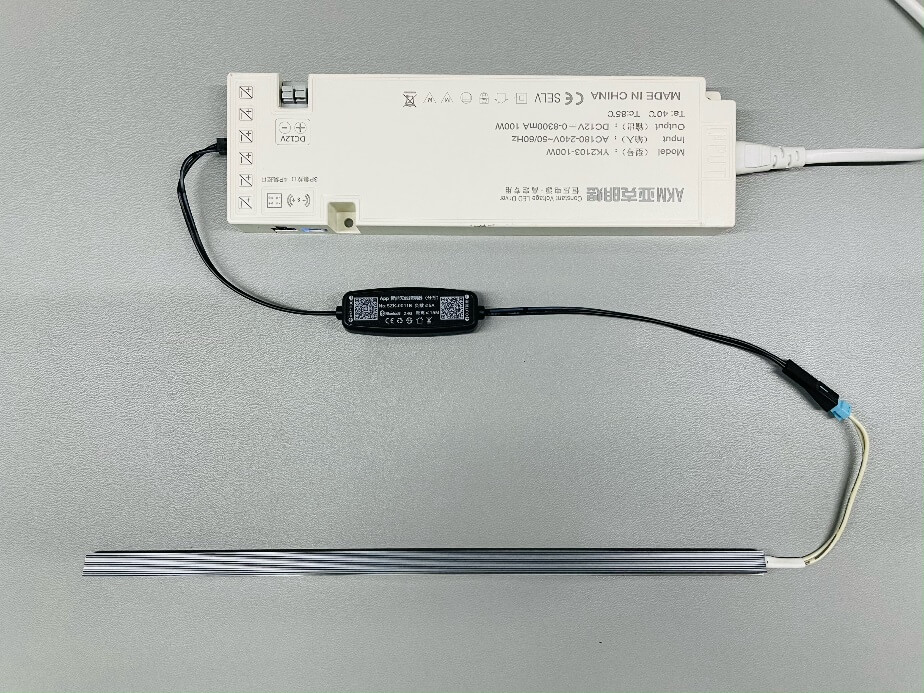

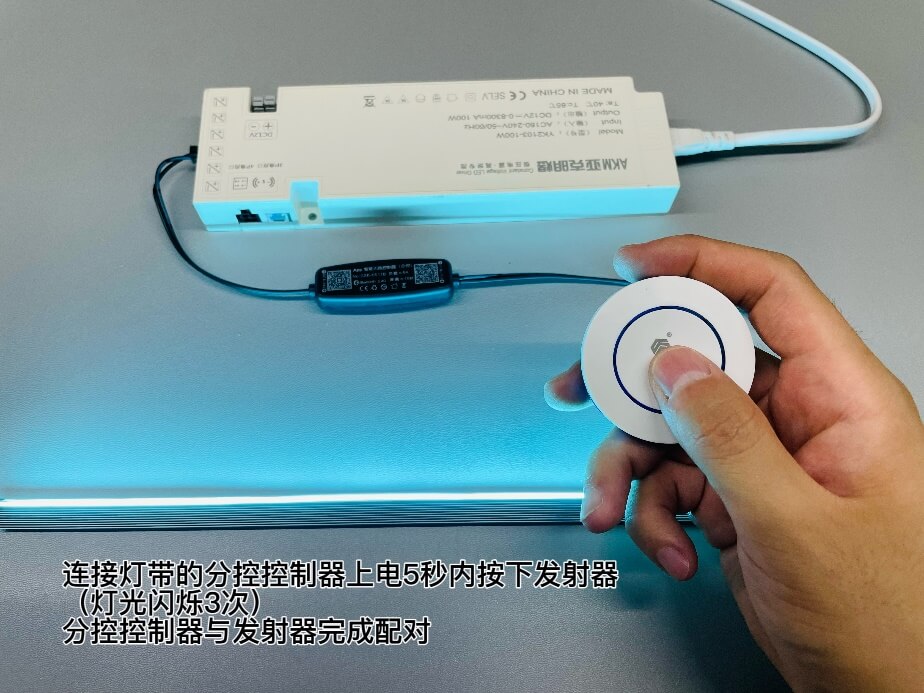

（1）将分控控制器输入端接入电源端子，并将LED灯带连接在分控控制器输出端，在分控控制器上电5秒内按住发射器，分控控制器灯光闪烁三次即为配对成功。配对成功后，分控控制器不再接收其他发射器指令（注：每个分控控制器最多可同时配对10个发射器，发射器数量超过10个时，会自动取代前十个发射器的配对权。）

（2）短按发射器可以控制LED灯带的开、关。长按发射器可以调节LED灯带的亮度。长按15秒以上时，灯光闪烁6次，发射器与分控控制器解除配对。

四、APP功能介绍

1.请扫码下载APP。

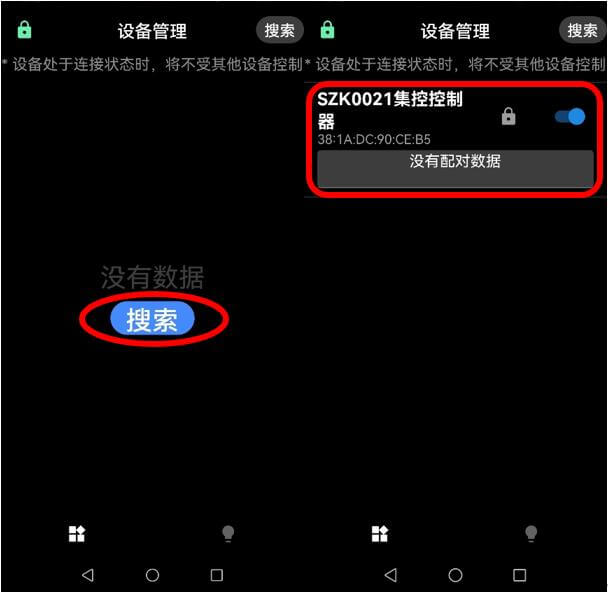

2.在集控控制器或分控控制器上电后，打开APP，点击搜索，发现已正常连接的设备

右侧蓝色开关为亮起状态，代表APP与产品已完成连接。

（注：当第一个用户使用APP连接控制器时，发射器和其他继第一个用户之后登陆APP的用户将不能对控制器发出指令）

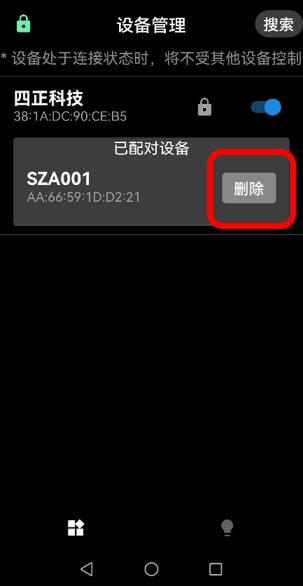

通过APP可查看设备的配对信息，点击删除，也可解除发射器与控制器的配对。

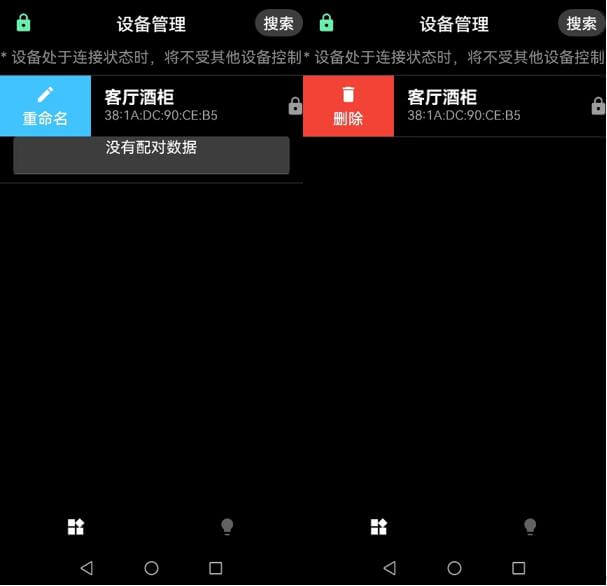

左滑已连接的设备可更改连接设备名称，方便对设备进行管理。在设备未连接时左滑可对无用的设备进行删除。

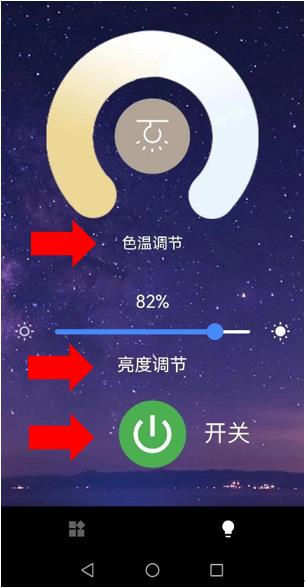

点击APP主页面的“小灯泡”，可通过APP实现对LED灯带的开关，还可实现对亮度、色温（根据灯带类型）的调节。

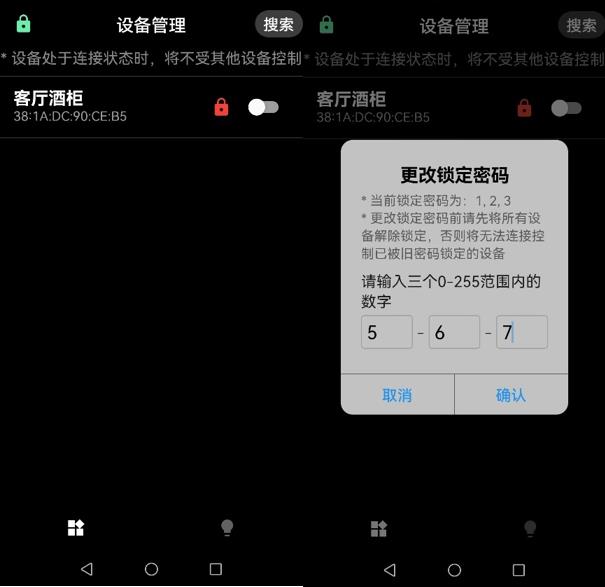

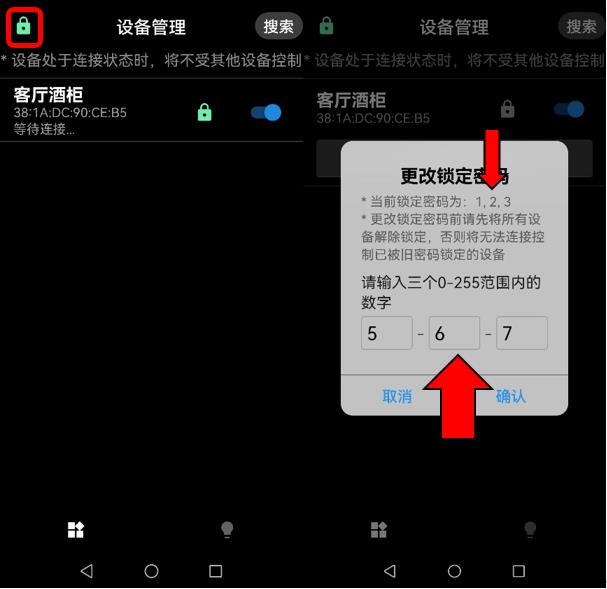

3.APP内还可享受私人订制服务，为已连接的设备设置密码。

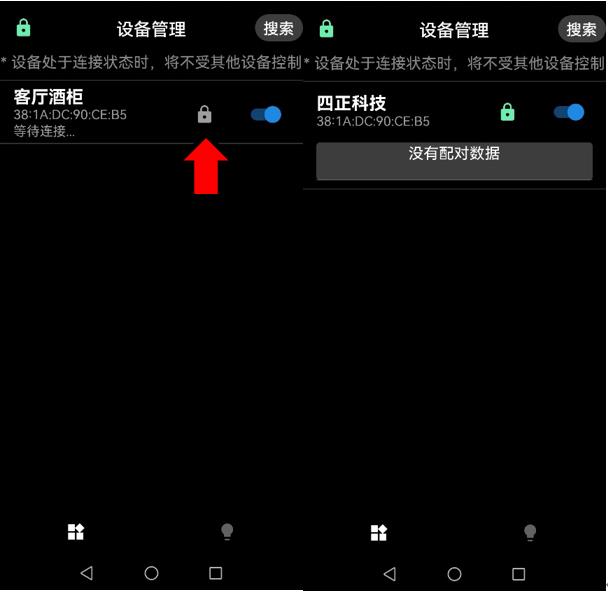

点击连接设备上的小锁头，锁头颜色变为绿色，代表设备已上锁。

此时没有密码的用户将不能连接和对上锁的设备发出指令，在正确输入密码后方可对设备进行操控。

五、注意事项

1. 集控控制器上电后，指示灯没有亮起，连接在电源上的LED灯带熄灭，说明集控控制器出厂时为关机状态，只需按下发射器即可点亮。
